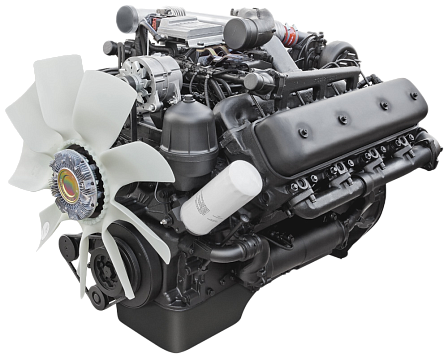

ЯМЗ-65809

V-образный 8-цилиндровый промышленный дизельный двигатель повышенной мощности

  • 96-02

    Экология


  • 15 000 часов

    Ресурс


  • до 350 квт

    мощность


  • Описание
  • Характеристики
  • Применение

Описание

Тип двигателя. 8-цилиндровый промышленный дизельный двигатель, с V-образным расположением цилиндров, 4-тактный, c жидкостной системой охлаждения, турбонаддувом и охлаждением наддувочного воздуха.

Экология.По выбросам вредных веществ соответствует экологическим требованиям ГОСТ Р 51249; Техническому регламенту ТС "О безопасности машин и оборудования”.

Конструктивные особенности. Двигатель выполнен на базе модели ЯМЗ-65801 повышенной мощности с параметрами экологии правил № 96-02. Является специальной модификацией для дизель-генераторных станций мощностью до 300 кВт.

В конструкции двигателя применена более эффективная система охлаждения поршней. Поршни имеют специальные закрытые полости для охлаждения маслом. Форсунки, подающие масло под давлением, улучшенной конструкции, имеют большую производительность. Забор масла осуществляется из двух, симметрично расположенных, масляных каналов, модернизированного блока цилиндров.

За счет изменения конструкции шестерен увеличена производительность масляного насоса со 165 л/мин до 175 л/мин, что позволяет поддерживать оптимальную работу силового агрегата при увеличении мощности.

Оптимизирована прошивка электронного блока управления, управляющего работой топливной аппаратуры Common Rail, применён турбокомпрессор с лучшими параметрами, соответствующими режиму работы дизель-генераторной станции, что позволило обеспечить приемлемый расход топлива.

Система топливоподачи: аккумуляторного типа с электронным управлением подачей топлива. Обеспечивает давления впрыска топлива до 1600 бар.

В состав топливной системы входят:

  • ТНВД 47.5 (ЯЗДА, Ярославль),
  • рампы (аккумуляторы высокого давления) со встроенным датчиком давления топлива,
  • электроуправляемые форсунки со встроенным электромагнитным клапаном,
  • электронный блок управления – микропроцессорный М240,
  • датчики:
      - синхронизации,
      - давления и температуры наддувочного воздуха,
      - давления масла,
      - температуры охлаждающей жидкости,
      - температуры и давления топлива.

Особенности комплектации

  • ТНВД с регулятором обеспечивает наклон регуляторной характеристики не более 3%,
  • вентилятор толкающего типа с вязкостной муфтой постоянного включения,
  • генератор 1,6 кВт,
  • картер маховика под установку индуктивного датчика

Характеристики

ХАРАКТЕРИСТИКИ

ЯМЗ-65809

Диаметр и ход поршня, мм

130 х 140

Рабочий объем двигателя, л

14,85

Номинальная мощность, брутто, кВт (л.с.)

300 (408)

Частота вращения при ном. и макс. мощности, мин -1

1500

Точность поддержания частоты вращения при неизменной нагрузке, %ne , не более

±2

Наклон регуляторной характеристики в составе электроагрегата, %

3

Удельный расход топлива при номинальной мощности, г/(кВт·ч) / г/(л.с.·ч)

195 (144)

Расход масла на угар, % к расходу топлива

0,2

Ресурс до капитального ремонта, час

15 000

Габаритные размеры двигателя, мм ДхШхВ

1446х1045х1100

Масса незаправленного двигателя, кг

1235

Применение

Модель Назначение
ЯМЗ-65809 Двигатель, его модификации и комплектации, предназначены для работы в составе электроагрегатов мощностью до 300 кВт, по ГОСТ 13822, в качестве основных или резервных источников питания, а также других энергетических установок.
