Электрогенераторная установка ЭД-250

  • 250 кВт

    мощность


    2 000

    часов гарантийная наработка


  • 25 000

    часов ресурс


    1 и 2

    степень автоматизации


  • Описание
  • Характеристики

Описание

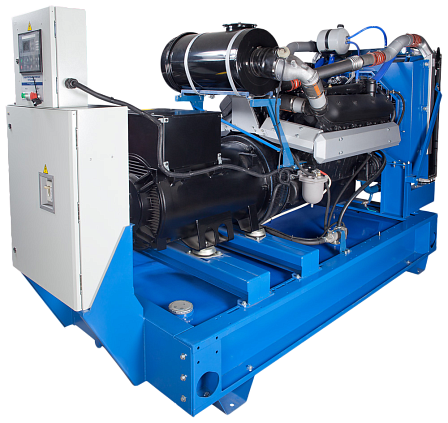

Электрогенераторная установка выполнена на базе V-образного наддувного 8-цилиндрового дизельного двигателя ЯМЗ-7514.10. Предназначена для автономного производства электроэнергии мощностью 250 кВт.

ЭД-250 1 степени автоматизации, с ручным пуском, используется в качестве основного источника, установка 2 степени автоматизации, с автоматическим запуском (ввод в резерв при пропадании внешней сети), в качестве резервного источника электропитания.

Исполнение

Дополнительные опции


Характеристики

Общие характеристики ЭД-250 ЭД-250
Номинальная мощность, кВт/кВА 250/312 250/312
Максимальная мощность в течение 1 часа, кВт/кВА 330/412 330/412
Номинальное напряжение, В 400 400
Номинальная частота, Гц 50 50
Номинальный ток, А 451 451
Наклон регуляторной характеристики, % 3-8 1-3
Качество вырабатываемой электрической энергии (ГОСТ 33115), класс G1 G2
Частота вращения, мин-1 1500 1500
Заправочные емкости
Система смазки, л 32 32
Система охлаждения, л 60 60
Система топливоподачи ТНВД ТНВД с электронным регулятором
Емкость топливного бака, л 600 600
Расход топлива при номинальной мощности, кг/ч 55 55
Продолжительность непрерывной работы при ном. мощности, ч 9 9
Расход масла, % к расходу топлива 0,2 0,2
Размеры и вес
Масса незаправленного электроагрегата, кг

открытое исполнение

3 250 3 250

погодозащитный капот

3 505 3 505

шумозащитный кожух

4 070
Габаритные размеры, ДхШхВ, мм

открытое исполнение

3170×1250×1900 3170×1250×1900

погодозащитный капот

3340×1330×2485 3340×1330×2485

шумозащитный кожух

3990×1350×2230
Ресурс
Ресурс до капитального ремонта, ч 25 000 25 000
Гарантийная наработка, ч 2 000 2 000
Базовый двигатель ЯМЗ
Модель, модификация 7514.10-01 7514.10-01
Тип двигателя (число и расположение цилиндров, турбонаддув) V8Т V8Т
Рабочий объем двигателя, л 14,86 14,86
Номинальная мощность, кВт (л.с.)/мин-1 301 (410) 301 (410)
Марка синхронного генератора Stamford/ Marelli/ Linz/Mecc Alte Marelli/Linz/Mecc Alte
